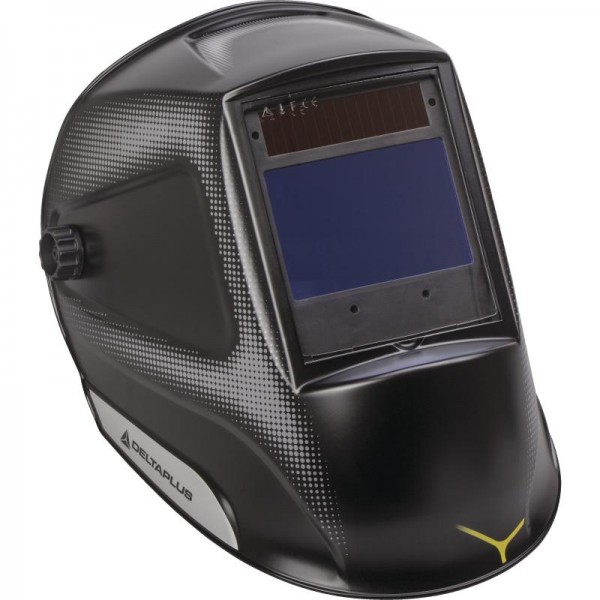

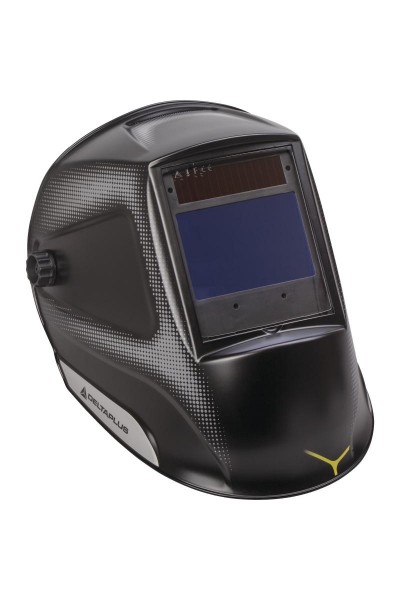

Casco per saldatura barrier

Descrittivo:

Casco per saldatura ad arco elettrico con schermo auto oscurante. Può essere utilizzato per saldatura MIG, MAG, TIG e plasma che necessitano di una protezione di tinta da DIN9 a DIN13. Può essere utilizzato per la molatura da DIN5 a DIN9. Poliammide.
Filtro LCD.

Materiali :
Polipropilene
Filtro LCD

Punti forti:
Velocità di commutazione 0,0003 s.
Regolazioni : sensibilità, regolazione della tinta, tempo di commutazione.
Indicatore di batteria in esaurimento.

Istruzioni per l'uso :
BARRIER offre una protezione completa della testa e degli occhi contro i raggi ultravioletti ed infrarossi emessi nel corso delle operazioni di saldatura. Il filtro varia dallo stadio chiaro (tinta 4) agli stadi scuri (tinte da 9 a 13).
BARRIER può essere utilizzato per tutti i lavori di saldatura ma NON deve essere utilizzato come protezione contro il taglio Ossi-acitelene (cannello) e la saldatura al laser. Non utilizzare per applicazioni per le quali non è previsto.
È molto importante leggere attentamente questa nota e conformarsi alle diverse fasi d'utilizzo di cui sotto, pena il rischio di lesioni oculari gravi.
(1) Verifica del prodotto : Prima di qualsiasi utilizzo della maschera da saldatore optoelettronico, è importante,
- Osservare l'aspetto del prodotto e verificarne la marcatura. Assicuratevi che il prodotto sia stato fabbricato dal Delta Plus Group, che il casco sia marcato BARRIHL e che sia dotato dal suo filtro LCD marcato BARRILQ ;
- Controllare il prodotto accuratamente ed assicurarsi che non vi sia alcun danneggiamento, comprese le facciate interna ed esterna dello schermo LCD, del suo ricettore solare, del guscio del casco oltre che del suo utensile ;
- Assicurarsi che l'insieme del prodotto oltre che i suoi accessori siano ben montati e pronti all'uso (cf. figura in allegato) ;
- Controllare il funzionamento del prodotto, e di conseguenza mettere il prodotto in prossimità di un arco elettrico, il più vicino possibile. Deve passare automaticamente dallo stadio chiaro allo stadio scuro, altrimenti deve essere danneggiato ;
- Rimuovere la pellicola di protezione dello schermo protettore prima di qualsiasi utilizzo.
Se il prodotto non è conforme, si prega di contattarci.
(2) Assemblaggio : Il nostro prodotto BARRIER probabilmente non sarà montato. In questo caso, fate riferimento allo schema in allegato. Il prodotto deve essere assemblato rigorosamente (non perdere dei pezzi o lasciarli non montati),
- Montare la fascia ;
- Installare il filtro LCD nella propria posizione. Il modello BARRIER è dotato di un filtro LCD riferimento BARRILQ ;
- Le viti utilizzate per fissare il filtro LCD devono essere chiuse in modo stretto. Non utilizzare la maschera con il filtro fissato male ;
- Lo schermo di protezione deve essere installato nella maschera da saldatore davanti al filtro LCD. La facciata esterna del filtro LCD (lato ricettore solare) non deve entrare in diretto contatto con l'arco di saldatura.
(3) Regolazione del casco - riferimento BARRIHL : Potete regolare la fascia per mezzo della sua rotella (tramite pressione e rotazione) per avere una chiusura adatta al perimetro della vostra testa. Potete quindi posizionare la maschera e provarla prima di utilizzarla al lavoro. Per adattare maggiormente il vostro campo visivo, potete inoltre modificare la posizione dell'ergo situato sotto il viso a destra della fascia.
(4) Regolazione del filtro LCD riferimento BARRILQ : Il filtro LCD è dotato di 3 bottoni regolabili. È importante regolarli bene, rispetto alle vostre condizioni di lavoro, per ottenere ottime performance dalla maschera. Queste tre funzioni costituiscono la regolazione delle tinte allo stadio scuro, la durata della variazione e la sensibilità

Limiti d'uso :
Non utilizzare fuori dal campo di applicazione definito dalle istruzioni di utilizzo riportate sopra
- Durata minima : 3000 ore d?utilizzo ;
- Può succedere che lo schermo di protezione si danneggi (raggi / crepe). Bisogna allora sostituirlo (riferimento BARRIPPIN). Sollevare la pellicola di protezione prima di rimetterlo in posizione ;
- Se il filtro LCD non varia allo stadio scuro quando lo utilizzate, se non risponde alla saldatura, se il filtro lampeggia e / o è instabile, se il filtro varia allo stadio scuro ma ritorna allo stadio chiaro, allora il filtro LCD può essere danneggiato. Non bisogna utilizzarlo. Contattateci e sostituitelo immediatamente ;
- Se il filtro LCD si rompe o non può variare dallo stadio chiaro allo stadio scuro quando lo utilizzate, cambiatelo immediatamente ;
- Non utilizzare mai un filtro danneggiato ;
- Non apportate alcuna modifica a questo prodotto, non utilizzate accessori che non siano quelli concepiti per lo stesso. Contattateci per suggerimenti ;
- Mantenete il vostro luogo di lavoro in maniera appropriata. Gli spazi ingombri facilitano il rischio di incidenti ; assenza di gas o liquidi infiammabili ;
- Vestitevi in maniera appropriata con vestiti, guanti da saldatore e scarpe antisdrucciolevoli. Evitate d?indossare gioielli e vestiti non chiusi ;
- Tenere fuori dalla portata dei bambini ;
- Leggete attentamente la nota e le marcature sui prodotti.

Istruzioni di stoccaggio :
Stoccare la vostra attrezzatura in un luogo adeguato, fresco ed asciutto nella sua confezione d?origine ;

Istruzioni di pulizia / di manutenzione :
- Mantenere la cellula fotoelettrica in modo corretto e pulito ;
- Dopo la saldatura verificare lo schermo di protezione, asciugarlo, se necessario, con un panno morbido o pulirlo con un detergente non aggressivo. Non utilizzare panni abrasivi ;
- Il vostro prodotto deve essere controllato regolarmente da personale qualificato.
Rimettere a posto dopo ogni utilizzo lo schermo protettivo all?interno della maschera. Lo schermo LCD non deve essere asciugato direttamente, gli schermi protettivi possono essere puliti con alcool per mezzo di un panno adeguato e morbido.

Prestazioni :
Conforme alle esigenze della direttiva europea 89/686, in particolare in termini d'ergonomia, d'innocuità, di comfort, d'aerazione e alle norme EN175:1997 (per il casco BARRIHL), EN166:2001 (per BARRIPP & BARRIBP) e EN379:2003 (per il filtro elettro-ottico BARRILQ).
Caratteristiche del filtro LCD riferimento BARRILQ:
Tinta:
- Stadio chiaro: 4
- Stadio scuro: da 9 a 13 regolabile
Velocità di comunicazione: = 0,0003 s (dallo stadio chiaro allo scuro)
Tempo di comunicazione: =< 0.1s (tempo di reazione), applicabile per le saldature a punti
Regolabile da 0.1 a 0.5s
Significato della marcatura sul schermo LCD : 4 / 9-13 DELTA 1 / 3 / 3 / 3
4 : Tinta allo stadio chiaro
9 : Tinta allo stadio scuro (la più chiara), dominio 1
13 : Tinta allo stadio scuro, dominio 2
DELTA : Identificazione del Delta Plus Group
1 : Classe Ottica (1 = elevata)
3 : Classe di diffusione della luce
3 : Classe di variazione del fattore di trasmissione nel visibile
3 : Classe di rapporto Angolo della classe di trasmissione luminosa
EN379: Standard europeo per filtri automatici per saldatura

Colori :
Azzurro
